多流束旋翼干式冷水表LXSG-(15~50)E
|
用途:用来记录流经自来水管道冷水的体积总量的测量仪表。
工作条件:
☆ 水压:不大于1.0MPa(10bar)
☆ 水温:0.1℃~50℃
特点:
☆ 量程大
☆ 性能曲线稳定
☆ 传动性能稳定
☆ 防磁结构
☆ 压力损失小
☆ 抽真空的计数器,表玻璃不被雾化
示值误差限:
从分界流量到过载流量为±2%;
从流量到分界流量(不包括分界流量)为±5%.
※根据订货要求,可提供该型的冷、热和铜壳表。
性能参数和尺寸
名称 |
公称口径 |
过载流量 |
常用流量 |
分界流量 |
流量 |
读数 |
读数 |
L1 |
L |
H |
B |
D |
d |
单位 |
mm |
Inch |
m3/h |
m3/h |
L/h |
L/h |
L |
m3 |
mm |
Inch |
主要参数尺寸 |
15 |
1/2 |
3.125 |
2.5 |
50 |
31.3 |
0.05 |
9999 |
165 |
259 |
112 |
99 |
G3/4B |
R1/2 |
20 |
3/4 |
5 |
4 |
80 |
50 |
0.05 |
9999 |
195 |
299 |
114 |
99 |
G1B |
R3/4 |
25 |
1 |
7.875 |
6.3 |
126 |
78.8 |
0.05 |
9999 |
225 |
345 |
120 |
104 |
G1-1/4B |
R1 |
32 |
1-1/4 |
12.5 |
10 |
200 |
125 |
0.05 |
9999 |
230 |
354 |
125 |
104 |
G1-1/2B |
R1-1/4 |
40 |
1-1/2 |
20 |
16 |
320 |
200 |
0.05 |
99999 |
245 |
373 |
155 |
125 |
G2B |
R1-1/2 |
50 |
2 |
31.25 |
25 |
800 |
500 |
0.05 |
99999 |
300 |
430 |
155 |
125 |
G2-1/2B |
R2 |
法兰连接 |
内调 |
280 |
- |
175 |
125 |
∮160 |
∮125 |
外调 |
300 |
∮165 |

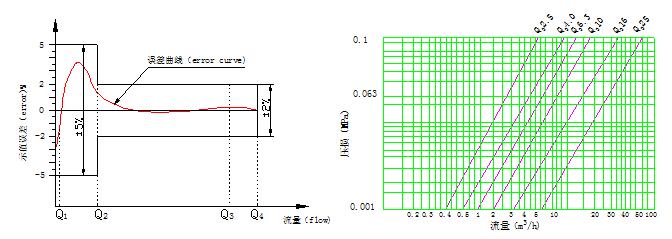

外形尺寸 OVERALL DIMENSIONS 压力损失曲线 Pressure loss curve 示值误差限与流量曲线FLOW-ERROR
CURVE |
|
