摘要：反冲式过滤器主要用于自来水、蒸汽、油类管网上过滤除掉机械杂物场合。普惠反冲式过滤器咨询电话03178294124，为您提供反冲式过滤器尺寸、反冲式过滤器图片、反冲式过滤器介绍、价格等信息。

普惠牌反冲式过滤器 反冲洗过滤器 反冲式过滤器介绍 反冲式过滤器主要用于自来水、蒸汽、油类管网上过滤用来除掉机械杂物的场合，也可装置于减压阀、定水阀、泄压阀配套使用。在反冲式过滤器底部有排污口，以使排除杂物本阀具有免拆洗、排污、反冲洗的特点结构，简单、使用方便。关闭上游阀门，可以反冲洗滤网。关闭下游阀门，可以冲洗管道。此反冲式过滤器流量大、阻力小，过滤网孔面积是通径3.5～4倍。 我厂可根据客户要求订做各种异形大口径式过滤器，反冲式过滤器满足客户要求。 一.反冲式过滤器尺寸与参数 规格DN 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 长 mm 242 271 314 364 402 500 550 650 800 950 1100 1250 1400 1550 1700 2288 2645 3014 宽 mm 160 180 195 215 245 280 335 405 460 520 580 640 705 840 910 1025 1125 1255 工作压力 0.6-2.5Mpa 使用温度 350℃ 适用介质 冷水,热水,蒸汽

二.反冲式过滤器的主要组成部件与材质：

  1.接管，材质Q23；
2.法兰，Q23；
3.环板，Q23；
4.六角头螺栓，45；
5.法兰，Q23；
6.密封垫，橡胶或金属缠绕垫片；
7.护圈，SUS304；
8.六角螺母，35 ；
9.法兰，Q23；
10.排污管，Q23；
11.外壳，Q23；
12.过滤网，SUS304；
13.支撑板，A3；
14.异径管，Q23。

三.反冲式过滤器工作过程：

  反冲洗过滤器，介质从进水方向(异径管端)大量流入，通过滤网网孔过滤后，流出反冲式过滤器整个过滤器腔。杂物被截流到滤网外，经过流水，杂物短时间内停留到滤网外侧，排污时关闭上游阀门，可以反冲洗滤网。关闭下游阀门，可以冲洗管道。杂物由排污口排出。不排污时排污口要安装法兰盲板或蝶阀。
此反冲式过滤器有一个特点与自动排污过滤器相比，可以适应高温度要求。把反冲式过滤器密封垫片选用金属缠绕垫片。

反冲式过滤器图片

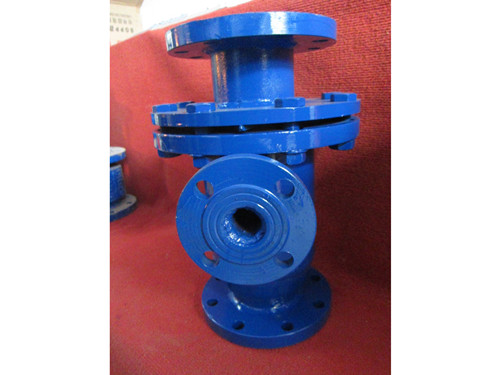

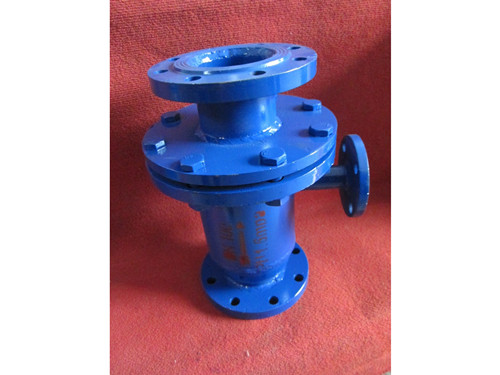

此两图片是反冲式过滤器DN100 1.6MPa的实物图，左面那幅反冲洗过滤器正对着的那法兰是排污口，根据反冲洗过滤器主体口径的大小设置的排污口不同，规格口径越大，排污口也越大。右面图是反冲洗过滤器的主身侧面图，从图片中能明显的看到出，反冲洗过滤器主身可以分为两大部分，中间可以拆分、拆卸，方便常久使用的维护，大块杂物的清理。我们出厂时反冲洗过滤器在主身上都会表明流水方向、口径、压力等主要的参数。此过滤器的中间主身筒体大于进出口的直径，这样才能实现过滤器不减流。

  普惠过滤器系列产品还有：Y型过滤器，扩散过滤器，半自动排污过滤器厂家，自动排污过滤器，P型反冲洗排污过滤器。
