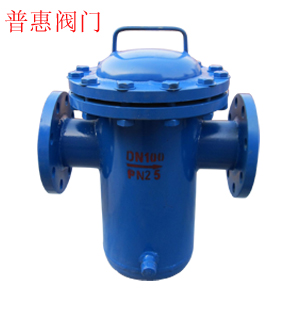

篮式过滤器2.5MPa结构设计要求与篮式过滤器结构

篮式过滤器2.5MPa结构具体制造的细节要求

3.篮式过滤器2.5MPa结构强度计算
— 强度计算按《压力容器》（GB 150.1～GB 150.4-2011）的规定执行。
— 由支座、管系和内外部附件引起的应力集中，应采用垫板、加强件等降低此类局部应力，且应满足规范要求。
4.制造
站内篮式过滤器的制造应按照《压力容器》（GB 150.1～GB 150.4-2011）的有关规定进行。设备的制造、检验与验收还应符合设计文件和图样的要求。
5.篮式过滤器2.5MPa除遵照《压力容器》（GB 150.1～GB 150.4-2011）的规定外，尚应满足下列要求：
— 焊工资格应按《固定式压力容器技术监察规程》执行。
— 壳体的对接焊接接头应采用《气焊、焊条电弧焊、气体保护焊和束焊的推荐破口》（GB/T985.1-2008）或《埋弧焊的推荐破口》（GB/T985.2-2008）中规定的焊接形式。焊接中所选用的焊接方法及坡口形状应能焊接接头全焊透，不允许焊缝根部未熔合、未焊透及裂纹等缺陷存在。
—所有的对接焊接坡口机加工成型。
—如需要，焊接接头应在规定温度下做低温冲击试验。
—焊缝余高应达到《压力容器》（GB 150.1～GB 150.4-2011）的规定。
6.接管(篮式过滤器结构图)
—所有壳体的开口接管（压力表接管除外）均采用对焊法兰连接，接管口径为DN150毫米。法兰等级应由站内篮式过滤器设计压力和设计温度确定，且应符合规范要求。
—站内篮式过滤器应设有排气孔和底部排污孔，排气孔和排污孔应与站内篮式过滤器内壁齐平。
—所有接管的开口不应位于纵焊缝上，并应避开环焊缝。
7.其他附件
—在进行水压试验之前，所有与站内篮式过滤器的相焊件都应焊接完毕。
—焊接附件与壳体连接，采用垫板和加强件时，应采用连续焊缝。

同系列过滤器还有：Y型过滤器，P型过滤器。
