    KYF型浮球式液压水位控制阀 100D 100X

    概述
    浮球式液压水位控制阀产品适用于工业、民用建筑中各种水箱、水池、水塔的液面控制系统中。

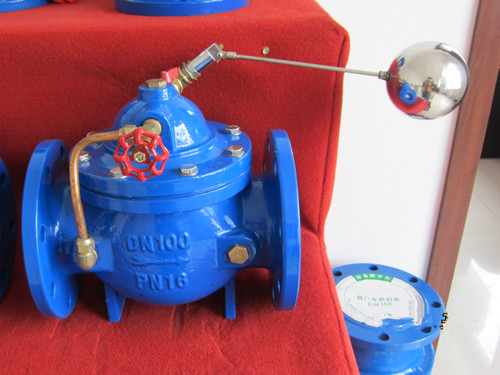

    KYF型浮球式液压水位控制阀

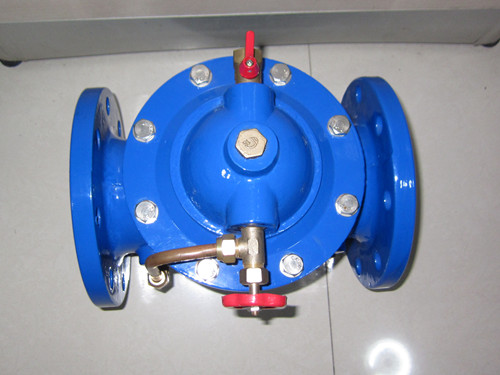

    KYF型浮球式液压水位控制阀成品

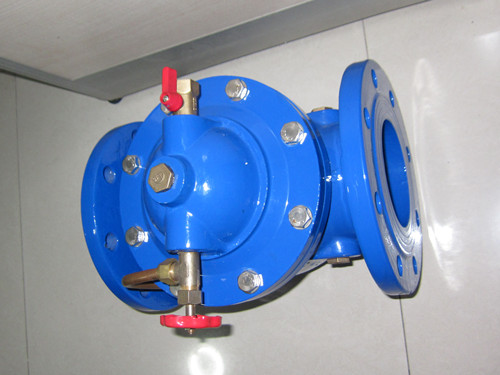

    KYF型浮球式液压水位控制阀成品

    浮球式液压水位控制阀性能特点

    1、小浮球导阀操作、液压控制主阀直接动作型。
    2、主阀通道全流量设计、水头损失小。
    3、主阀体与控制导阀可组合或分离安装。
    4、控制导阀适用于任何口径的主阀体。
    5、KYF10D 16D控制液面变化范围大,可减少水泵开启次数,液面可在7-47cm范围内自由调节,有要求液面可控制在100cm内。
    6、KYF-10x/16x安装及维修方便,控制导阀与主阀分离安装,只需一条导管。

    KYF型浮球式液压水位控制阀主要参数

    公称压力:1.0MPa-1.6MPa-2.5MPa;规格口径:DN40到DN600;

    介质温度:0到80度;适用介质:水、中水;

    连接形式:法兰;壳体材质:铸铁或黄铜;

    法兰标准:B/T17241.6 GB/T9113;试验标准:GB/T13927,Ap1598。

    KYF型浮球式液压水位控制阀尺寸

    规格
    DN
    L
    mm
    H
    mm
    重量
    kg
    联接形式工作压力适用介质适用温度使用范围
    5023029518法兰1.6Mpa冷水热水0-80℃水箱、水池、水塔。
    6523532024
    8028036030
    10032044563
    12534048072
    150385580118
    200400660182
    250500700300
    300520743302

     KYF型浮球式液压水位控制阀安装使用维护说明

    1.液压水位控制阀公称压力分1.0Mpa、1.6Mpa两等级。
    2.主阀与导阀可组合安装与分离安装。100X以分离安装为宜,当主阀与导阀分离安装时,所配管用户自选。
    3.为防止主阀内堵,阀前应加装过滤器。
    4.为安装与维修方便。在主阀或控制导阀顶部应留足够大的入孔。
    5.吊球式液压水位控制阀,液面高度可调,调整时改变球上方卡箍位置即可达到目的。
    6.吊球式液压水位控制阀,联杆端部固定螺丝紧固要牢靠,防止松动,以免动作失灵,并定期检查。
    7.重锤位置可调,球升卡箍位置,球应随波面同时上升,不然,调整重锤位置加大力臂长度即可。
    8.主阀不过水时,检查小导阀是否堵塞,当达到设定液面继续供水时,检查导阀内是否有脏物卡在阀瓣与阀芯之间。

    9.液压水位阀前是否设止回阀?液压水位阀下游要安装手动闸阀或碟阀,起到硬关闭的作用;如果液压水位阀为了压力或其它考虑进水口安到水位以下的,要考虑安装止回阀,防止水回流。

    KYF型浮球式液压水位控制阀安装示意图

    A. KYF型主阀体与控制导阀结合式安装

      浮球式液压水位控制阀

    B. 100X型主阀体与控制阀组合式安装
    浮球式液压水位控制阀典型安装
    C. KYF主阀体与控制导阀分离式安装

     D. 100X型主阀体与控制阀组合式安装
      浮球式液压水位控制阀典型安装

    普惠生产水位控制阀供应商免费提供安装方案。用心服务客户。
