  • 黄铜防污隔断阀LS21X-16T防污隔断阀

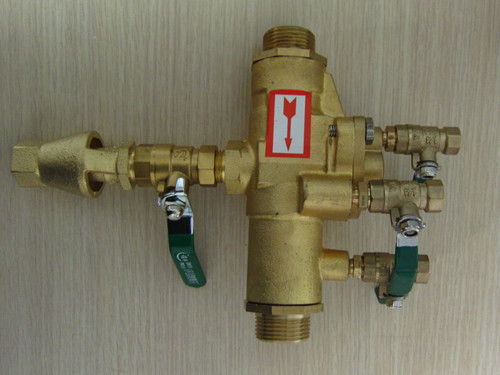

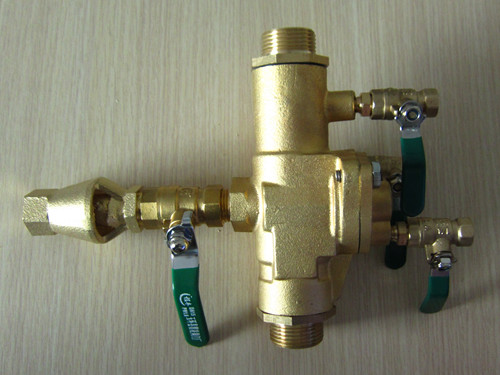

    普惠牌小口径黄铜防污隔断阀,LS21X-16T防污隔断阀产品介绍说明

    一.LS21X-16T小口径黄铜防污隔断阀产品内部结构:

        小口径黄铜防污隔断阀,LS21X-16T防污隔断阀是两级止回阀系统及一个排水泄压系统组成.排水泄压系统上腔与第一级止回系统进口端连接.
         小口径黄铜防污隔断阀第一,第二级止回系统主要由阀体,进水口接头,阀瓣,密封垫,弹簧等组成.排水泄压系统主要由阀盖,膜片,阀芯,密封垫,排水口,弹簧,空气阻隔器等组成.三.工作原理:DF黄铜防污隔断阀是在二级止回系统增设一个排水泄压装置,这样即使二级止回密封同时破坏,其也能起到防止回流污染的作用.

    二小口径黄铜防污隔断阀概况介绍:

      LS21X-16T防污隔断阀用于防止生活饮用水管道发生回流污染的安装装置,以确保生活饮用水的卫生和安全.俗称小口径倒流防止器,材质黄铜,口径DN15-DN50。主身黄铜材质。进出口为螺纹连接方式,最小口径是15mm,黄铜防污隔断阀最大口径是DN50的也是螺纹连接。大于DN50防污隔断阀通常壳身是铸铁的。

    三.LS21X-16防污隔断阀正常供水工作3步曲,其工作原理:

        1.LS21X-16防污隔断阀正常供水.
        1).清洁市政生活水从第一级止回系统经过排水器到第二级止回系统出口向用户供水,每一级止回系统进口高压水进入排水隔膜上腔,而隔膜下腔与第一级止回阀出口(第二级止回阀进口)相通,由于其存在一定的压差,推动阀瓣下移,排水器关闭,小口径黄铜防污隔断阀正常供水.
         2).当阀后管路无用户,水静止.如进口压力保持不变,其前后存在压差,排水器仍呈关闭状态小口径黄铜防污隔断阀.
        3).如进口压力下降,其前后压差下降到一定值时,弹簧推动阀芯向上,排水器开启泄压,泄压到与进口压力恢复一定压差值时,排水器又关闭.

        2.LS21X-16防污隔断阀密封双保险!

         LS21X-16防污隔断阀之后管网压力升高,超过阀前进口压力,如第二止回阀密封完好无渗漏,高压水不会倒流,排水器隔膜上下保持原来压差,排水器关闭,不泄压.当第二级止回阀密封破坏产生渗漏,第二级止回阀之前压力升高,造成排水器隔膜上下压差减小,排水器打开,排水泄压;此时,如第一级止回阀同时密封破坏,由于第二级止回阀倒流回的高压水已泄压减压,故不会倒流第一级止回阀.
        3.如供水过程供水压力不断下降,则排水器隔膜上部压力下降,安全排水器控制弹簧推动阀芯打开排水器排水.当进口压力下降至零或负压时,排水器完全打开,水排出,空气从排水器进入真空腔,从而防止产生虹吸倒流现象LS21X-16防污隔断阀.
         四.LS21X-16防污隔断阀主要性能参数:
         使用压力1.6MPa;使用介质洁净水;介质温度小于等于80度;供货范围小口径黄铜防污隔断阀口径15-50mm,大口径防污隔断阀50-600mm.

    五.LS21X-16防污隔断阀安装要求:

         1.小口径黄铜防污隔断阀必须水平安装或垂直安装,安装地点环境应清洁,有足够的维护空间.防污隔断阀配有空气阻隔器,其出口必须接到排水管网或下水道中.
        2.为测试及维修需要,排水器出口与空气阻隔器之间安装球阀,正常工作时,球阀处于开启状态.
         3.阀前应装控制阀门,过滤器及软接头,阀后装控制阀门以便维修.

    六.LS21X-16防污隔断阀安装部位:

        1.自来水管网接入用户的接户管水表后面的位置安装LS21X-16防污隔断阀.
         2.生活用水管道上接出非生活饮用水和排污管,安装于接出管起端.
         3.生活饮用水水箱的进水管上(水箱底部进水时).

        4.生活饮用水管道上串联加压泵时安装于泵吸水管上LS21X-16防污隔断阀。普惠专业生产供应商免费提供安装方案.用心服务客户.

        LS21X-16防污隔断阀相关文章(站内搜索):1.黄铜防污隔断阀DN20配置与使用;

        2.黄铜防污隔断阀安装要求;

        3.黄铜防污隔断阀工作原理。

    倒流防止器HS41X防污隔断阀
