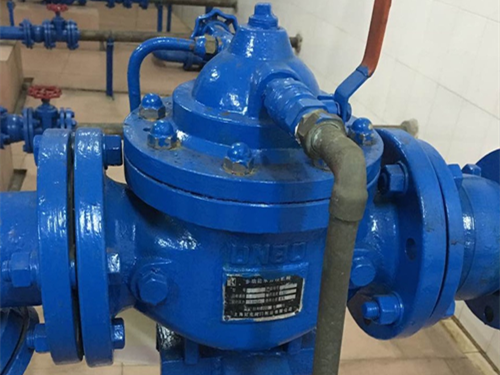

  • 遥控浮球阀典型安装图例

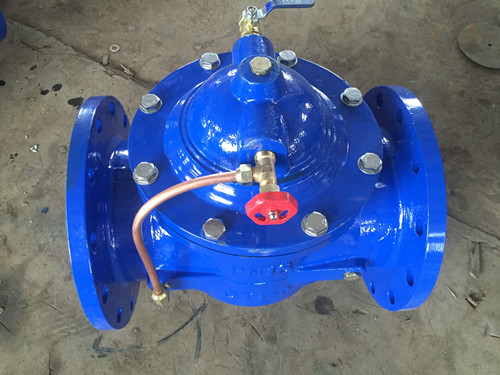

    遥控浮球阀

    概述
    遥控浮球阀和法兰闸阀是同属一个类型的阀门,区别在它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀,三片式球阀,是近年来被广泛采用的一种新型阀门,本类阀门在管道中一般应当水平安装。


     遥控浮球阀相关分类
    遥控浮球阀按其通道位置可分为直通式,三通式和直角式。后两种球阀用于分配介质与改变介质的流向。三片式球阀安装与维护应注意以下事项:
     1.要留有阀柄旋转的位置。
     2.不能用作节流。
     3.带传动机构的球阀应直立安装。


    遥控浮球阀工作原理

    遥控浮球阀是靠旋转阀恋来使阀门或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业广泛的应用。
    优点
     在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门,它具有以下优点:
     1. 流体阻力小,其阻力系数与同长度的管段相等。
     2. 结构简单、体积小、重量轻。
     3. 紧密,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
     4. 操作方便,开闭,从全开到全关只要旋转90°,便于远距离的控制。
     5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸换都比较方便。
     6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
     7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。 球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。
     遥控浮球阀,高平台球阀是一种比较新型的球阀类别,它有着自身结构所的一些优越性,如开关无摩擦,密封不易磨损,启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构,可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。


    遥控浮球阀工作过程

    A、开启过程
     1在关闭位置,球体受阀杆的机械施压作用,紧压在阀座上。
     2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
     3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
     4直至到全开位置,阀杆提升到位置,球体旋转到全开位置。
     B、关闭过程
     1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
     2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。
     3 快要关闭时,球体已在与阀座无接触的情况下旋转了90°。
     4手轮转动的几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到密封。


    遥控浮球阀结构特点

    1、 启闭无摩擦。这一功能解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。
     2、 上装式结构。对装在管道上的阀门可直接在线检查与维修,能减少装置停车,降低成本。
     3、 单阀座设计。了阀门中腔介质因异常升压而影响使用的问题。
     4、 低扭矩设计。结构设计的阀杆,只需配一个小手把阀门就能轻松启闭。
     5、 楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有。
     6、 密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360°均匀通过,不仅了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。

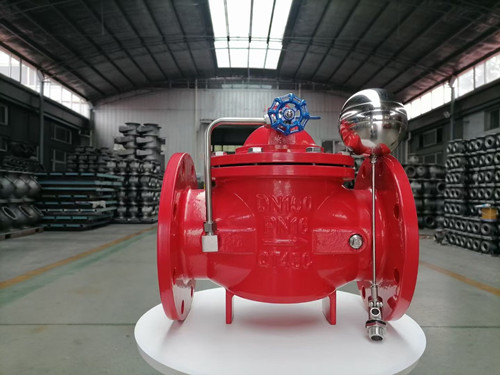

     100X遥控浮球阀能的控制水塔或水箱液面,适合时切断或打开阀芯输入水流或阻止水流外泄,液位控制准确,水位不受压力波动干扰,开闭紧密不漏水,浮球灵活,维护保养简单。适用于高层建筑中的水箱,水池,水塔的自动供水系统


    遥控浮球阀安装注意事项

    遥控浮球阀结构比较简单,维修时相对比较方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修。主要用于水箱,水上。商用电热开水器、热泵、空调冷却塔、储水塔、储水箱等,但是在安装的时候要注意几个事项如下:
     1、取掉遥控浮球阀法兰端两边的保护盖,在阀打开的状态下进行冲洗清洁。
     2、安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来管线的偏离。
     3、安装遥控浮球阀前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。
     4、遥控浮球阀应安装在管道的水平方向或垂直方向。
     5、准备与管道连接前,须冲洗和干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
     6、与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
     7、在遥控浮球阀安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。
    遥控浮球阀定做须知
     1:需注明管道的压力标准与口径大小。

    2:说明水流方向与驱动装置的不同。
    3:注明电压标准。
