摘要:800X压差旁通平衡阀用于空调系统供/回水之间以平衡压差的阀门.压差旁通平衡阀厂家电话03178294124.为您提供压差旁通平衡阀工作原理,压差旁通平衡阀安装图,价格行情,产品参数.

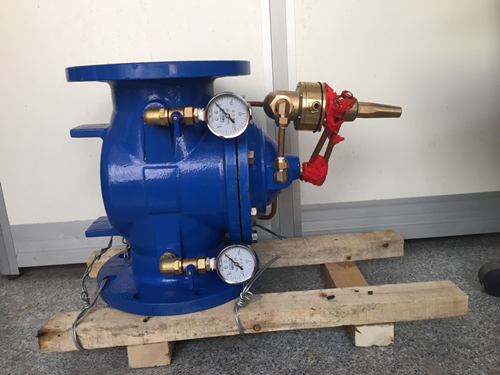

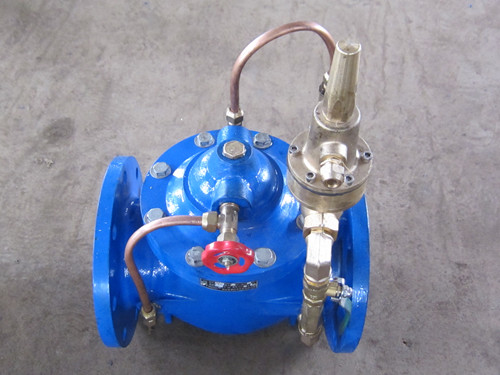

普惠牌800X压差旁通平衡阀 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
一、800X压差旁通平衡阀概况 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
800X压差旁通平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可提高系统的利用率,保持压差的互定直,并可限度地降低系统的噪音,以及过大压差对设备造成的损坏。800X压差旁通平衡阀压差平衡阀优越于其他平衡阀的地方在于它没有执行机构,介质自身的压力差来达到平衡系统的功能,节约能源及安装空间,是一种智能型阀门。安装在旁通管路上,低进高出。 压差旁通平衡阀主要组成部件有:水利主阀、压差控制导阀、针阀、球阀、铜管组成,也可以设置上压力表。通过导阀控制的特别设计,压力变化感应对比,输出主阀开启度信号,实现控制主阀开启度,实现控制主阀的进出口压差设定值。 800X压差旁通平衡阀主要参数公称压力:1.0MPa-1.6MPa-2.5MPa; 规格口径:DN40到DN600; 介质温度:0到80度; 适用介质:水、中水; 连接形式:法兰; 壳体材质:铸铁; 法兰标准:GB/T17241.6 GB/T9113; 试验标准:GB/T13927,Ap1598。 二、压差旁通平衡阀工作原理压差旁通平衡阀工作原理详细说明:压差旁通平衡阀当主阀和出口之间的有压差变化时,接管A和B之间发生压差变化,促使导阀阀门开度的变化。压差大导阀打开度大,控制室通过C管排水的水量增加,主阀控制室压力下降,主阀打开度加大,主阀和出口之间的压力差变小。另一方面,如果主阀和出口之间的压力差较小,导阀阀门开度较小,主阀控制室压力增大,推动主阀开度变小而使主阀压差增加。这种相对的反馈效应使主阀和出口之间的压力差稳定在设定值。设置打开针阀和导阀弹簧压力可以设置主阀和出口之间的压力差。 三、压差旁通平衡阀安装配套: 在压差旁通平衡阀前后两个暗杆弹性座封闸阀应该安装,用于检测和检修管道时使用。
四、压差旁通平衡阀安装说明:1. 使用前所有类型阀门是全通状态,弹性座封闸阀、球阀、针阀全通的状态。 五、 压差旁通平衡阀质量检测:安装前应做强度和严密性试验。阀门的强度和严密性试验应符合以下规定:阀门的强度试验压力为公称压力的1.5倍;阀门的严密性试验压力为公称压力的1.5倍; 试验压力在试验持续时间内应保持不变,且壳体填料及阀瓣密封面无渗漏。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
800X压差旁通平衡阀结构尺寸
六、压差旁通平衡阀设置选用需要注意的:1.工程式中应用的水力控制阀是经过制造厂检验合格,各种标识,技术资料符合要求的产品。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
厂家普惠免费提供安装方案,拨打电话0317-8294124。 |
