YZW自力式温度调节阀安装使用说明书

YZW自力式温度调节阀安装使用说明书

  摘要：YZW自力式温度调节阀安装使用说明书内容：温度控制范围，适应场合，YZW自力式温度调节阀产品组成，流量数据，规格尺寸，安装、运行，YZW自力式温度调节阀检验。电话03178294124索取温度调节阀说明书。

YZW自力式温度调节阀适用场合：

YZW自力式温度调节阀产品特点：

YZW自力式温度调节阀产品组成：

部分：YZW自力式温度调节阀产品安装

阀门出厂时均附有安装说明书，阀门与执行器可以非常简单地在安装位置组装起来。验收使用时二者的包装箱上的出厂编号一致。

拆开包装后，对照装箱单检查部件是否。检查YZW自力式温度调节阀阀体部分和执行机构是否破损，导管是否断裂。确认本阀门的公称压力能满足您的要求。

执行机构导管标准长度如达不到现场安装要求，请及时通知厂家或特约经销商进行更换，请勿自行拆卸。

 用于洗澡系统时需安装循环系统，或者加装储热罐（储热水箱），以防止水温过高。

1、YZW自力式温度调节阀阀体部分的安装

如果应用在高温水供暖系统中，建议将温控阀门安装在回水管上。因为回水管的温度较低，这样可以延长密封的寿命。

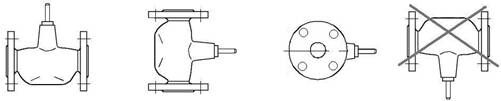

安装方向：

 允 许 不推荐  不推荐  不 允 许

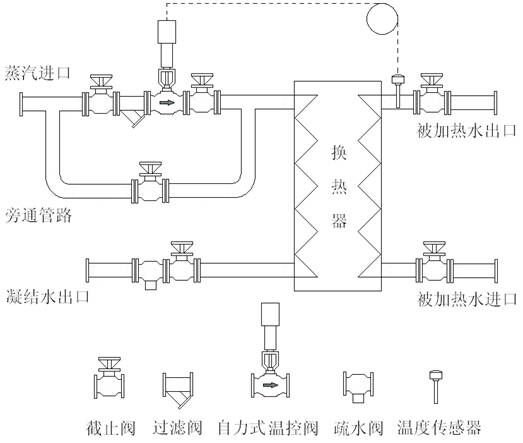

检验无误后可参照典型系统安装图安装本调节阀。

安装时应留出设备的检修空间。为方便用户的使用及调节阀的检修，应设置旁通管路，并在调节阀前后和旁通管路上设置截止阀。

本产品为调节阀门，安装前应先冲洗或吹净管道。对于蒸汽用温度调节阀门，阀前应安装至少100目的过滤器Y型过滤器。

YZW自力式温度调节阀阀体应水平安装在一次热媒管道上，阀杆朝上，并执行器垂直安装。请勿倒置或倾斜安装。安装时阀体上箭头方向应与热媒介质流向一致。在阀体自重较大（阀门口径≥DN80）或有震动时，主干管道应安装固定支架,或下部安装活动支架。

阀门的工作压力范围为0.2～0.6Mpa。如蒸汽压力过高，建议阀前安装减压调节阀。

建议阀前加装温度计、压力表，以便分析设备工作状况。

 2、YZW自力式温度调节阀水温传感器（感温包）的安装

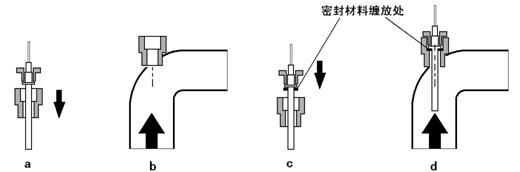

a  传感器安装前，参照图一，先将感温包导管沿螺旋方向展开，严禁硬性拉伸，以免折断导管。导管需折弯时，弯曲半径为50厘米。从感温包上拧下连接螺母。

b  连接螺母应该安装在能正确反映实际出水温度的地方。通常将其安装在换热器的温度传感器接口处（G 1-1/4″），也可直接将其焊接在换热器二次出水管路上。应注意连接螺母安装位置不要离出水口太远。

c  在感温包与连接螺母的连接处缠放密封填料后，拧紧感温包上的连接螺塞。拧紧过程中应感温包不随之转动，以免损伤导管。

d  安装时应将感温包全部直接浸入水中，直接对着水流方向。安装位置不能是死水区。感温包不能被保温层覆盖。请勿将感温包安装在其它套管中。感温包附近应安装铁壳温度计或其他温度显示装置，以便观察。

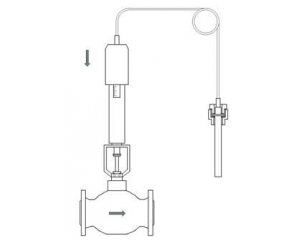

3、阀体部分与执行器部分的连接

在传感器处的温度≤25℃时，可以将自力式温度控制器装到阀体上。

1)  将阀体阀杆组件部分的保护套取下。

2)  安装时自力式温度控制器垂直于地面。

 3)  参照控制器与阀体组成部件图，自上而下向阀体推压控制器，液压柱塞贴合阀体复位弹簧，继续向下推压控制器，使隔热支架与阀体紧密贴合，用4毫米的六角形扳手拧紧隔热支架③上的紧定螺钉，控制器不松动、不转动。
