YZW自力式温度调节阀产品组成与选型数据

YZW自力式温度调节阀产品组成与选型数据

部分：YZW自力式温度调节阀产品组成介绍

1、YZW自力式温度调节阀阀体部分介绍

法兰连接二通阀，耐压等级PN1.6  PN2.5；

阀体材质：球墨铸铁QT400、铸钢、不锈钢；

公称通径：DN15 ... DN250；

公称流量：Kvs 3 ... 450 m3/h；

阀杆行程：20mm 或40mm 行程；

可与我公司生产的自力式温度控制器配合使用。

用途：适用于区域供热系统、暖通空调系统、生活热水供应系统中作为标准的控制阀。

自力式温度调节阀介质

饱和蒸汽	110 ... 220℃
过热蒸汽（需提供现场参数）	可至280℃
高温热水	110 ... 180℃
耐热油	130 ... 350℃

自力式温度调节阀材质

阀体	阀座、阀塞、阀杆
阀座、阀塞、阀杆	不锈钢304，平衡套筒式阀芯
标准型密封环	泛塞封
阀杆密封	石墨、四氟、压塞V型高温组件

YZW自力式温度调节阀流量与压力差

DN [mm]	Kvs [m3/h]	ΔPvmax [kPa]
15	3	1000
20	5	1000
25	8	1000
32	10	1000
40	12	1000
50	19	1000
65	31	600
80	48	400
100	75	300
125	125	300
150	200	200
200	300	200
250	450	100

 （备注说明：Kvs  = 标称流量；ΔPvmax = 当阀门在全行程正常工作时阀门两端允许的压差。）

订货 订货时请说明型号和介质参数(例如蒸汽压力、工作温度、流量等)。

发货 阀门不附带安装法兰及密封垫、紧固件。

YZW自力式温度调节阀阀体剖面

阀杆缩回：  流量减少；阀杆伸出：  流量增加。

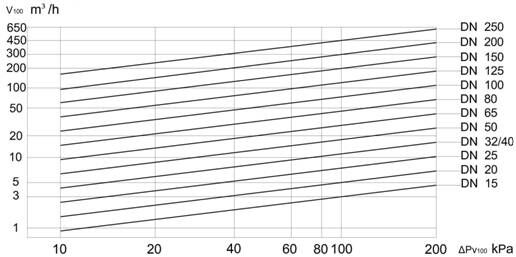

YZW自力式温度调节阀选型--流量图





ΔPv100 表示阀门全开并且流量为V100时，阀门两端的压差。



YZW自力式温度调节阀技术数据

压力等级		PN16
阀门特性	0 ... 30%开度 30 ... 100% 开度	线性 百分比
泄漏率		Kvs值的0.02 - 0.05%
法兰连接		ISO7005标准
行程	DN15 ... DN100 DN125 ... DN250	20 mm 40 mm

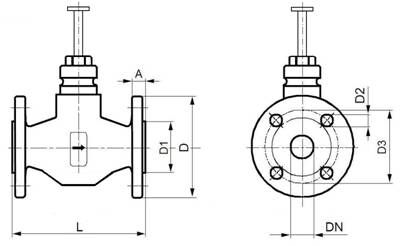

PN1.6产品尺寸 所有尺寸单位均为mm

  PN2.5产品参数请向我公司电话0317-8294124垂询。

2、自力式温度控制器组成部分介绍

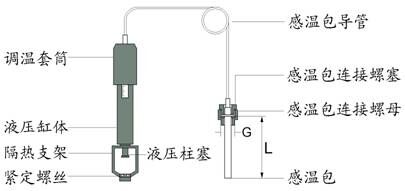

自力式温度控制器的水温传感器（也就是感温包）感受温度的变化，温差引起感温液体体积的变化，由此推动液压缸工作，无需电或压缩空气等外界能源，。同时，配制的感温液体对温度变化非常敏感，响应，液体膨胀均匀，实现了比例式调节控制。

感温包连接螺纹为1-1/4寸管螺纹（G  1-1/4’’）。导管长度一般为3米，可定制加长为5-12米。
